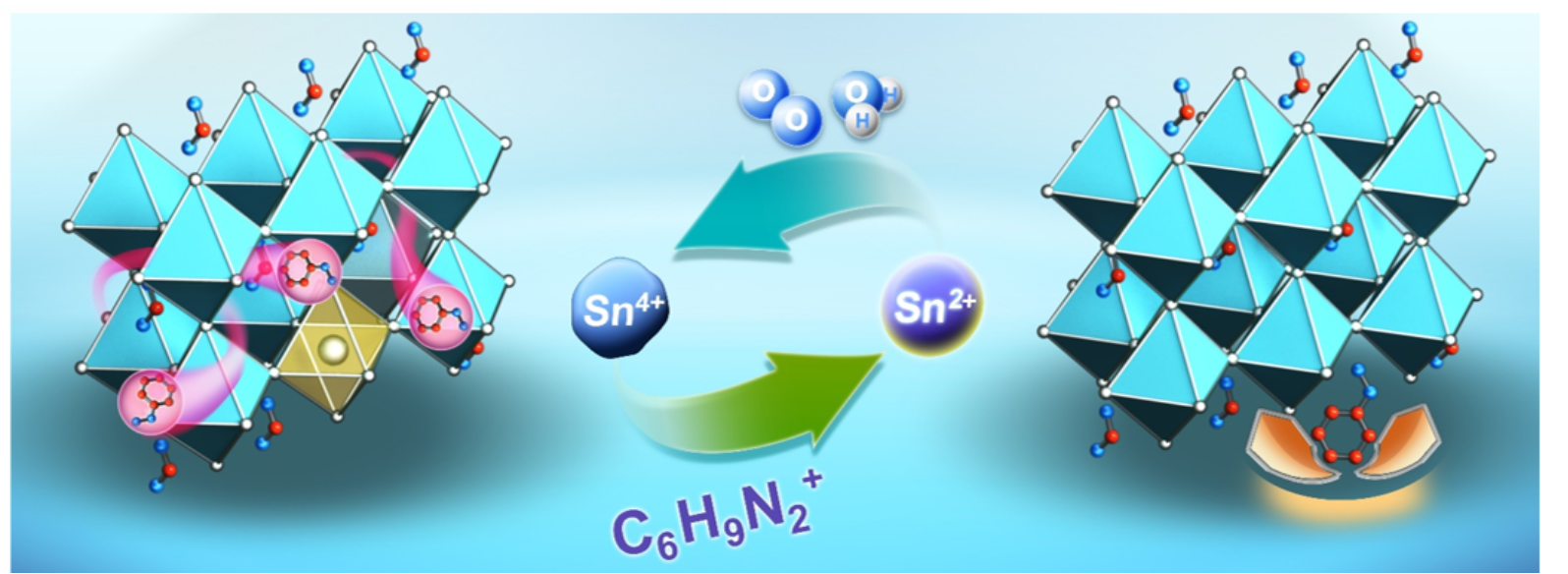

在这项工作中，作者发现在FASnI3前驱液中加入PHCl后，薄膜的晶粒变得大且光滑，但是过量引入PHCl时会有孔洞产生。通过瞬态光谱测试，发现PHCl引入后可以将载流子寿命从7.6 ns提升至25.6 ns，说明PHCl的引入有效地抑制了载流子的复合。通过采用氧化铟锡（ITO）/聚(3,4-乙撑二氧噻吩)聚苯乙烯磺酸盐（PEDOT:PSS）/FASnI3/C60/2,9-二甲基-4,7-二苯基-1,10-菲咯啉（BCP）/银（Ag）的反向器件结构制备的相应的太阳能电池，最佳器件的光电转化效率可达11.4%，并拥有很好的可重复性(图1)。同时器件也具备较高的稳定性，未封装的器件在手套箱中保存110天后效率几乎无衰减。此外，当器件暴露在含氧环境10天后，可以发现其在短时间内表现出效率恢复特性。

图 1 （a）最佳器件的J-V特征曲线，（b）48个掺杂5% PHCl 的钙钛矿器件的光电转换效率PCE直方图，（c）掺杂5% PHCl 的钙钛矿器件在0.56 V 偏压下的稳态输出光电流和稳定输出功率，（d）掺杂5% PHCl和未掺杂钙钛矿器件在手套箱中的放置稳定性。
